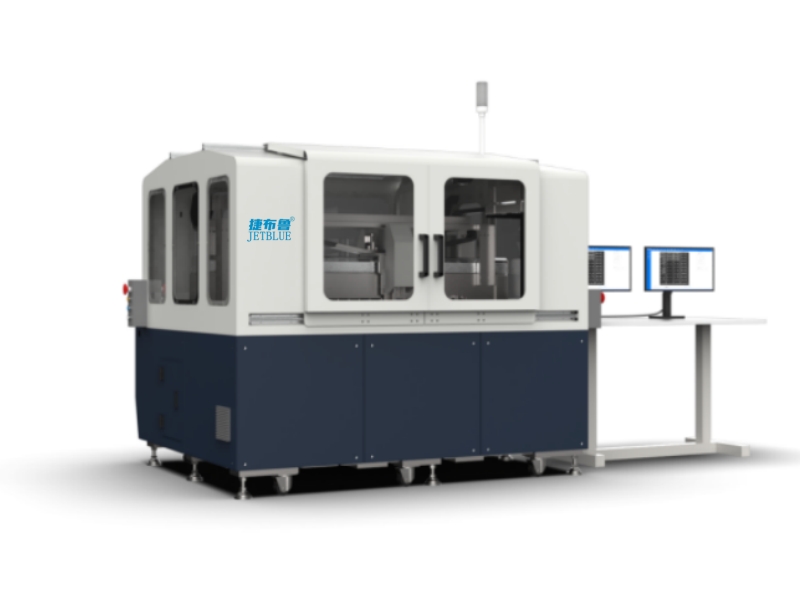

JYBLU-800水浸超声扫描显微镜

发布时间:2023-08-21 10:00:35  浏览次数:1189

1.1 机电特性

机电特性

规格型号

整机尺寸

1900mm×1550mm×1650mm

水槽尺寸

1250mm×1200mm×450mm

有效扫描范围

单通道C扫:1000mm×700mm×150mm

最大扫描速度

800mm/s

图像推荐分辨率

14000um

定位精度

X/Y≤±0.5μmZ≤±5μm

重复定位精度

X/Y≤±0.01mmZ≤±0.02mm

上下水

水压注水,水泵排水。

二、厂务安装条件

2.1 设备尺寸

设备整机尺寸1900mm(长)×1550mm(宽)×1650mm(高)安装方案基于空间占用最小化和维护/服务条件最优化的需要,保证在设备周围留有600mm的空间,可以方便工作人员进行操作、维护。

2.2 电脑桌

设备配有电脑桌,用于安放鼠标、键盘及显示器。用户也可自行配备。

2.3 电力供应

工作电源:220V±10%/50Hz1~2KW

另外,设备配有稳压器,以保护设备运行安全。

2.4 水源

设备需要自来水、去离子水或者纯净水,并且需要定期更换。水温要求:1530℃

2.5 环境温度要求:2035℃

2.6 环境相对湿度:35℃≤50RH

2.7 周边环境:

不要放在强磁场、电磁波和产生高频设备的旁边。

减少振动。

灰尘少、湿气少,没有腐蚀性气体的地方。

电源的变化,限制到最小。

为了防止地震的损坏,四周一定要固定。

三、设备主要配置表

<td width="NaN" valign="center" style="box-sizing: initial; margin: 0px; padding: 1px; border-top: none; border-right-style: initial;

<tr style="box-sizing: initial; margin: 0px; padding: 0px; border: 0px; outline: 0px; font-weight: inherit; font-style: inherit; vertic

序号

名称

规格

1

扫描系统

X轴:直线电机驱动;Y轴:伺服电机驱动;Z轴:步进电机驱动

2

水槽

1250mm×1200mm×450mm

3

超声发射、接收器

带宽1-30MHz

4

高速数据采集卡

采样频率100MHz

5

超声探头

可适配25MHz及以下频率的探头
